台车烘箱

吴江市奥诚烘箱设备有限公司采用国家经委重点推广的远红外加热新技术。远红外元件被加热后能辐射出2~15微米以上的远红外线，当它被加热物体吸收时可直接转变为热能，从面获得快速干燥的效果，达到缩短生产周期、节约能源、提高产品质量等目的。使用方便，效果显著。本烘箱由角钢、薄钢板、不锈钢板制成，外壳与工作室之间充填硅酸铝纤维保温，远红外加热器安装在工作室风道内。箱内空气封闭自循环。工作室为光亮型全不锈钢结构。工作室内温度由温控仪自动控制，并有自动恒温及时间控制装置，并附设有超温自动停电及报警电路，控制可靠，使用安全。本烘箱适用于印刷线路板行业、电子产品、医疗、医药、大专院校及科研部门的车间或实验室中净化干燥的要求。

★★★警告★★★

除有操作设定条件之特殊安全型防爆箱外，绝不可将易燃易爆物、加压容器置于箱内，否则可能导致工业灾害，及人员事故，后果自负！

感谢你使用本公司产品，敬请在安装使用之前，详细阅读本说明书.不足之处，敬请批评指正.请保存本手册.

一：安 装 要 求

1.地面须水平

2.通风良好、落尘量较少

3.不要安置在潮湿的地方

4.不要曝落在易燃或腐蚀性气体下

5.尽可能使可燃物远离

6.环境温度勿过高，最好在0℃--45℃范围内

7.接妥良好地线，以策安全，检查电源电压，电源接线无误后才可通电使用



二：操 作 说 明

本干燥箱操作步骤：

先接好电源，本烘干箱采用三相四线电源，Φ3，380V。

打开断路器开关确认相序是否正确

打开电源开关--对仪表温度设定--时间继电器设定(总工作时间)—再打开鼓风—加热开关

当温度达到设定值后定时器开始工作，当达到设定时间后自动切断加热电源并报警，以作提醒（定时关闭报警也停止），如只需长期恒温加热无需定时功能，则把定时关闭

本干燥箱初次使用时应勤加以观察，以免过热烘坏工件造成损失。

本仪表为 RXC 型PID智能表

详见仪表使用说明书其他说明

1.检查电动机的转向是否和规定的方向一致.

2.在升温和恒温过程中，将进风口关闭、排风口打开到适当的位置，在降温过程中，则可全部打开。



三：注意事项与定期保养、检查与调整

1.本机器顶盖上，请勿放置任何物品以免影响本机器之散热

2.保养时需将总电源开关关闭

3.保持箱内清洁

4.检查电动机的转向是否和规定的一样

5.检查进排风口是否正确，在升温和恒温过程中，将进风口关闭，排风口打开，在降温过程中，则可全部打开



四：故 障 维 修

维修此机时，请先详细阅读本说明书之内容，如果技术性之问题或维护困难，需要本公司服务时，请告之机型、生产编号以竭诚服务



电源发生温度操作问题时，

1.有电源问题时，请先检查外部电源之规格检查配件是否不良。

2.温度控制

发生温度操作问题时，请先检查温度之设定是否有错误

发生不正常温度时，请检查超温防止保护器，检查接触器是否不良

3.送风机

检查接触器是否不良

检查电动机是否故障

检查风轮是否脱落

检查电源相位是否接错

检查热继电器是否断开

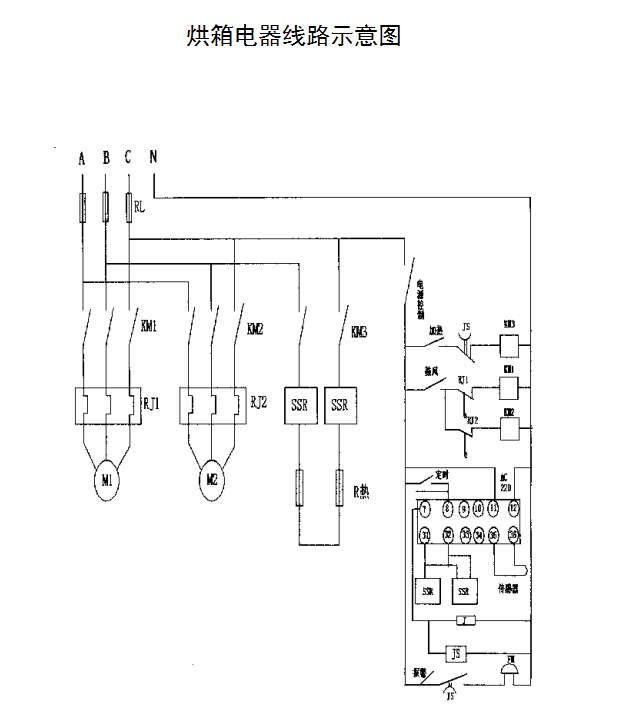

五：烘箱电器线路示意图
